国家第三代半导体技术创新中心（南京）历经四年自主创新，在沟槽型碳化硅MOSFET芯片制造关键技术上取得重大突破，首次打破平面型碳化硅MOSFET芯片性能的局限。这一进展标志着我国在这一技术领域实现了零的突破。

碳化硅，作为第三代半导体材料的重要成员，凭借其宽禁带、高临界击穿电场、出色的电子饱和迁移速率以及高导热率等卓越特性，在半导体领域占据了一席之地。碳化硅MOS（Metal-Oxide-Semiconductor）结构主要分为平面型和沟槽型两种。目前，业界广泛采用的是平面型碳化硅MOSFET芯片。

平面碳化硅MOS结构以其简单的工艺和良好的元胞一致性、较高的雪崩能量而受到青睐。

然而，这种结构也存在一定的局限性：当电流被束缚在靠近P体区域的狭窄N区内时，会产生JFET效应，从而增加通态电阻，同时寄生电容也相对较大。这一技术挑战一直困扰着行业内的研发人员。

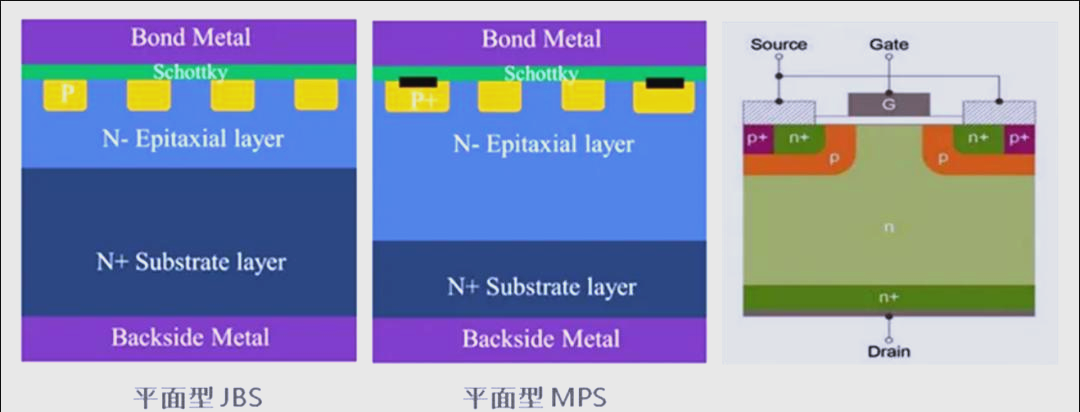

平面型与沟槽型碳化硅MOSFET技术的对比
沟槽型结构的特点在于其将栅极嵌入基体中，从而形成了垂直的沟道。这种设计不仅增加了元胞密度，消除了JFET效应，还使得沟道晶面能够达到最佳的迁移率，进而显著降低了导通电阻。然而，沟槽型结构也存在一些挑战，包括工艺的复杂性、元胞一致性以及较低的雪崩能量。

国家第三代半导体技术创新中心（南京）的黄润华技术总监指出，碳化硅材料的高硬度使得沟槽制备工艺变得尤为关键。他们面临的主要挑战包括确保刻蚀精度、最小化刻蚀损伤以及处理刻蚀表面残留物。通过四年的持续努力和工艺创新，该中心成功建立了全新的沟槽型碳化硅MOSFET芯片制造工艺，并突破了相关技术难点。与平面型相比，新制造的沟槽型芯片在导通性能上提升了约30%。目前，该中心正致力于沟槽型碳化硅MOSFET芯片的产品开发，预计将在不久的将来将其应用于新能源汽车电驱动、智能电网以及光伏储能等领域。

此外，国际上的知名企业如罗姆、英飞凌、日本电装、日本住友、安森美以及三菱电机在沟槽型碳化硅MOSFET芯片制造技术方面也展现出强大的实力。
公开资料显示，罗姆公司在沟槽型碳化硅MOSFET领域一直处于领先地位。2018年，他们率先推出了车规级沟槽型碳化硅MOSFET，展示了其技术实力。到了2020年，罗姆进一步开发出第四代沟槽结构MOSFET，通过优化自有的双沟槽设计，有效提升了EV牵引逆变器等应用中的短路耐受能力，同时将导通电阻降低了约40%，达到了行业领先水平。目前，罗姆仍在进行第五代沟槽技术的研发工作，预示着其在该领域的持续领先地位。

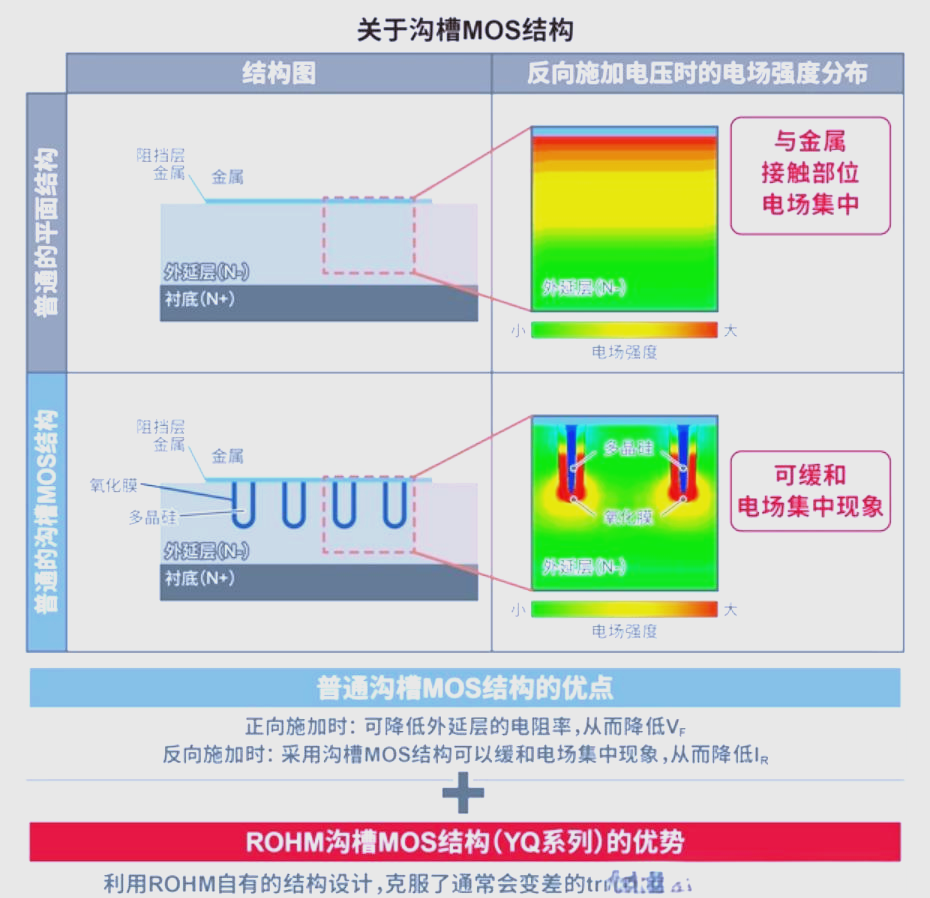

沟槽MOS结构，是在外延层中精心雕刻出沟槽，并用多晶硅进行填充。这种独特设计能有效缓解电场集中现象，进而降低外延层的电阻率，使得正向施加电压时VF值更低。同时，在反向施加电压时，它同样能减轻电场集中，从而实现更低的IR值。

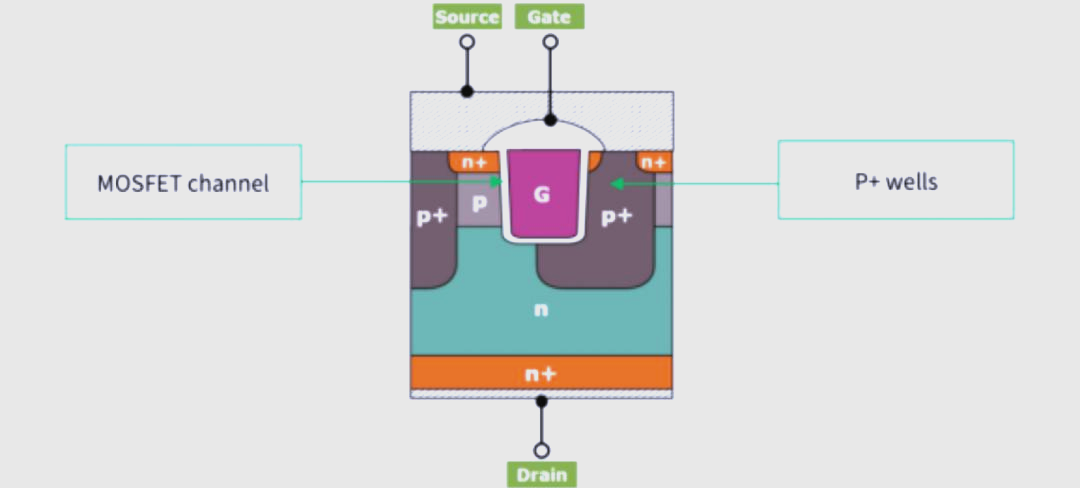

英飞凌在沟槽结构的选择上显得尤为独特，他们并未踏入平面结构的市场，而是直接专注于沟槽结构，并定位于高端市场。英飞凌的沟槽设计方式别具一格，采用的是半包沟槽结构。在每个沟槽中，一侧设有通道，而另一侧则被深P+注入所覆盖。这种设计不仅优化了通道的移动性，还通过独特的非对称沟槽结构进一步提升了性能。在沟槽侧壁的左侧，MOS通道与平面保持对齐，从而确保了通道的顺畅性；而在沟槽侧壁的右侧，沟槽底部的大部分被嵌入到p+阱中，该阱延伸至沟槽底部以下，有效减小了离态临界电场，为体二极管的作用提供了有力支持。

英飞凌的SiC MOSFET设计在业界独树一帜。自2016年推出第一代CoolSiC系列碳化硅MOSFET以来，英飞凌不断进行技术革新。到2022年，他们已成功推出第二代产品，载流能力相比第一代提升了25%-30%。而最近，英飞凌更是发布了第三代碳化硅MOSFET，其先进的沟槽结构设计使得导通损耗和开关损耗进一步降低，从而显著提高了能效。
此外，日本电装也在碳化硅技术领域取得了重要进展。2023年3月31日，他们宣布成功开发出首款采用碳化硅半导体的逆变器。这款逆变器被集成在由BluE Nexus Corporation开发的电动驱动模块eAxle中，并将被应用于新款雷克萨斯RZ上，标志着该汽车制造品牌首款专用电池电动汽车(BEV)车型的诞生。电装将其SiC技术命名为“REVOSIC”，展现了其在碳化硅技术领域的实力与影响力。

电装的沟槽栅结构：
电装采用独特的沟槽型MOS结构，结合其专利电场缓和技术，优化了沟槽栅极半导体器件的设计。这种结构不仅提升了每个芯片的输出能力，还能有效减少因发热引起的功率损耗。其创新设计使得高电压与低导通电阻的操作成为可能。

住友电工的VMOSFET：
住友电工通过独特晶面技术，新开发了V形槽沟槽金属氧化物半导体场效应晶体管（VMOSFET）。这款器件兼具高效率、高阻断电压以及恶劣环境下的高稳定性，特别适用于电动汽车（EV）和混合动力汽车（HEV）的应用场景。此外，住友电工正与国家先进工业科学技术研究所合作，致力于开发下一代具有世界最低导通电阻的VMOSFET。

三菱电机的SiC MOSFET创新：

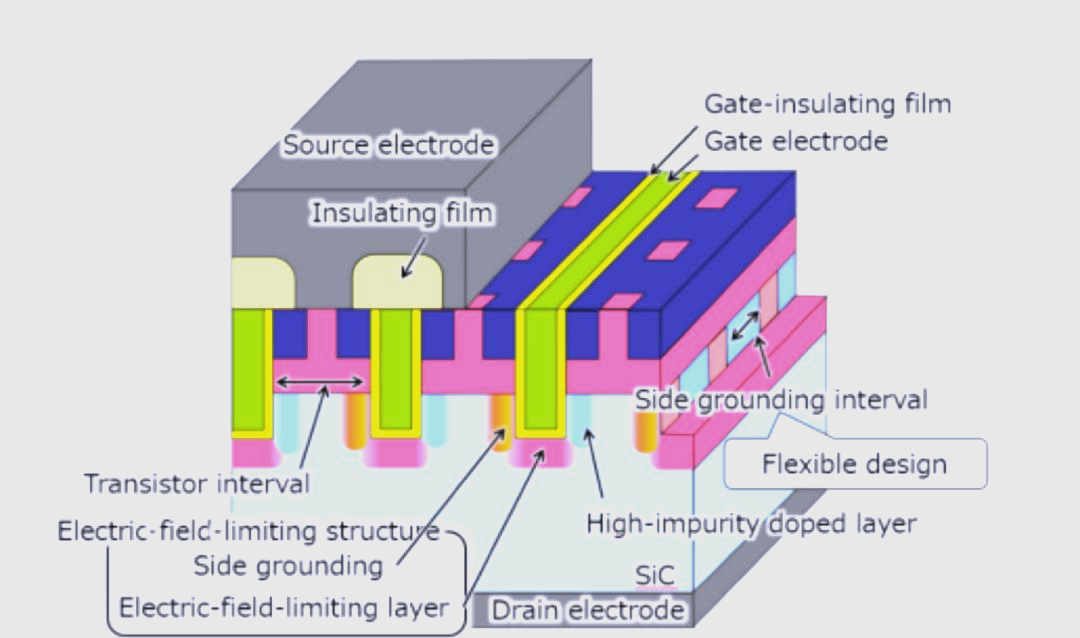

面对沟槽型栅极绝缘膜在高电压下可能出现的断裂问题，三菱电机通过先进的模拟技术在结构设计阶段进行了创新。他们开发出一种独特的电场限制结构，有效降低了栅绝缘薄膜的电场强度，使其在高电压环境下也能保持出色的可靠性。

三菱电机在新型沟槽型SiC-MOSFET三维结构方面取得了重要进展。该公司的首席技术顾问Gourab Majumdar博士在接受电力电子网采访时透露，三菱电机计划在1200V以下的电压范围内采用沟槽栅碳化硅MOSFET技术，而在3kV以上的电压范围内，则将采用集成肖特基二极管（SBD）的平面栅碳化硅MOSFET技术。

从全球市场来看，国外在碳化硅沟槽器件方面的研究起步较早，几家领先企业已经建立起专利壁垒，并逐步将产品推向市场。相比之下，国内在碳化硅沟槽器件的研究方面仍处起步阶段，多数厂商仍以平面碳化硅MOS结构为主。然而，近年来中国企业在6英寸和8英寸碳化硅领域的发展迅速，正在逐步缩小与国际大厂的差距。展望未来，中国企业在碳化硅沟槽器件领域有望实现突破，从而在碳化硅赛道上实现弯道超车。
